예시 이미지 36장 · 약 10초이 프로그램은 계측 장비가 저장한 이미지에서 측정값을 읽어 결과를 정리합니다. 아래 3단계는 전체 처리 과정이며, 데모에서도 동일한 분석 로직을 사용합니다.
1
사진에서 측정값을 읽습니다

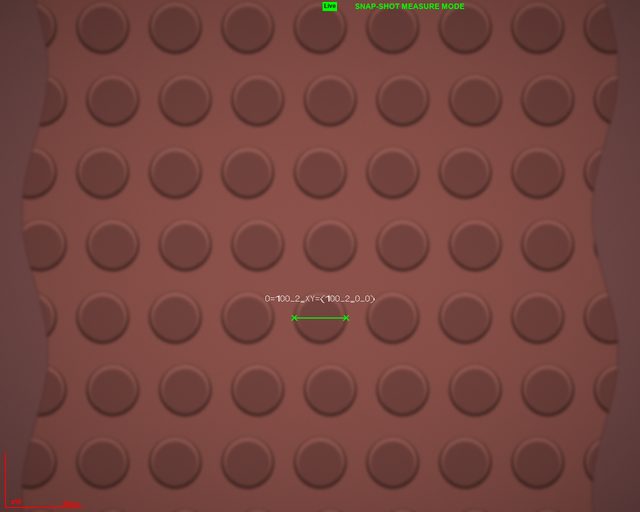

값이 한 줄로 표시됩니다.

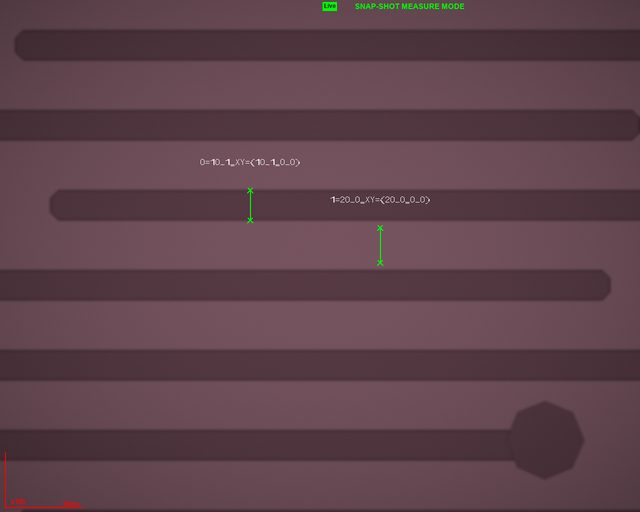

값이 두 줄로 표시됩니다.

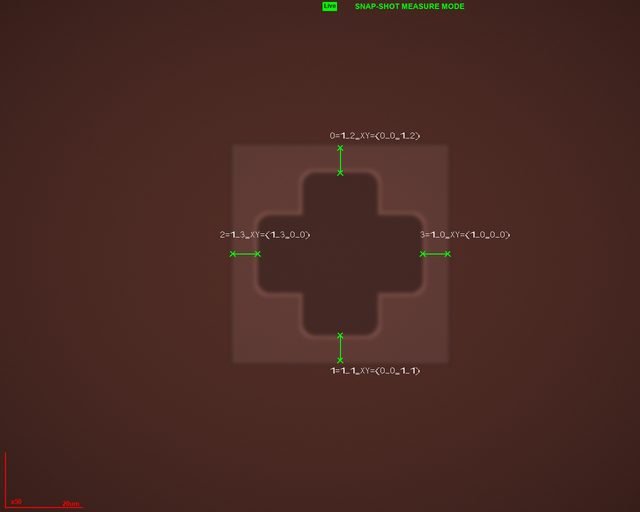

상·하·좌·우 각 방향의 값이 표시됩니다.
각 측정 지점(Point)마다 이미지 3장을 촬영합니다. 측정값은 이미지에 흰색 글자로 표시되며, 표시된 숫자의 글자 패턴을 대조해 측정값을 읽습니다.
2
읽은 값을 목표값(Target)과 비교합니다
| Pad CD | 목표값 100.0 | 9개 지점 |
|---|---|---|
| Line & Space | Line 10.0 / Space 20.0 | 9개 지점 |
| Overlay | 방향별 정렬 오차 | 9개 지점 |
RDL 공정 기준입니다. 촬영 순서에 의존하지 않고 가장 가까운 목표값에 매칭한 뒤, 목표값별 기준표에서 허용범위(USL/LSL)를 찾아 규격 내인지 판정합니다.
3
결과를 리포트로 정리합니다
항목별 검토 필요 건수와 규격 이탈 건수, Cpk 요약이 표시됩니다. 각 이미지에서 측정값을 읽은 위치와 인식 결과도 확인할 수 있으며, Excel 및 HTML 리포트를 바로 다운로드할 수 있습니다.
오늘 사용 횟수: 0/5회 · 실제 공정 데이터가 아닙니다
